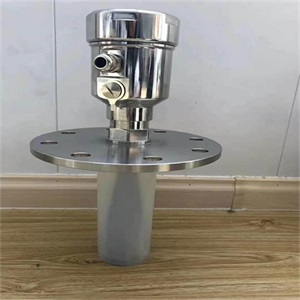

GKYWG-50雷达液位计是使用非接触式高频雷达液位测量仪表，便捷的安装方式和标准的通信接口4～20mA（HART）、RS-485与PLC、DCS通讯该产品还具有防爆和本安两种安全形式，可广泛适用石油，化工，食品，水处理等行业的液位、料位的连续测量。
国产高频导波雷达液位计（雷达液位仪）分类：
经济型雷达液位计
高精度型雷达液位计
高压型雷达液位计
（4-20MA信号)雷达液位计
总线485型雷达液位计
可选供电型雷达液位计
双供电型雷达液位计
2.国产高频导波雷达液位计功能特点
○适合多种场合的液位料位测量；
○防爆和本安设计可广泛用在石油化工领域；
○雷达液位计采用了高达26GHz的发射频率，雷达液位计可以应用于各种复杂工况；
○4～20mA（HART）标准信号、RS485支持Modbus RTU通讯接口，可实现数据的远距离传输；
○体积小、重量轻、结构精巧、安装便捷；
○精度高、长期稳定性好、无维护工作量；
○防潮、防尘、防雷击、防射频干扰；
○模块化设计；
○本安型仪表可在不停电的情况不开壳调校测试；
○测试与标定无需介质；
○非接触式测量，无机械磨损，使用寿命长；
○可配套显示仪，实现罐下显示。
3国产高频导波雷达液位计技术参数
测量范围：0-30m
分辨率：1mm
测量精度：±1mm、±5mm、±10mm(喇叭天线）
±1mm、±3mm、±5mm(波导天线）
显示形式：LCD中文菜单显示
输出接口：2线制4-20mA(HART)4线制4-20mA(HART）
供电电源：DC24V AC220V
功耗：≤1.2W
测量介质：液体、颗粒、固体
介质压力：常压、高压≤4MPa(制叭口天线)
常压、高压≤40MPa(波导天线)
介质温度：-40℃-+80℃ -40℃-+150℃
环境温度：-40℃~+70℃
防爆标志： Exia II CT6或 Exd ia[ia Ga] II CT6
防护等 ：IP65 IP67 IP68
天线类型：喇叭天线、波导天线、锥形天线、或根据需要选用
电气接口：M20×1.5可选、NPT1/2、NPT3/4
重量2KG：(不含法兰、天线）

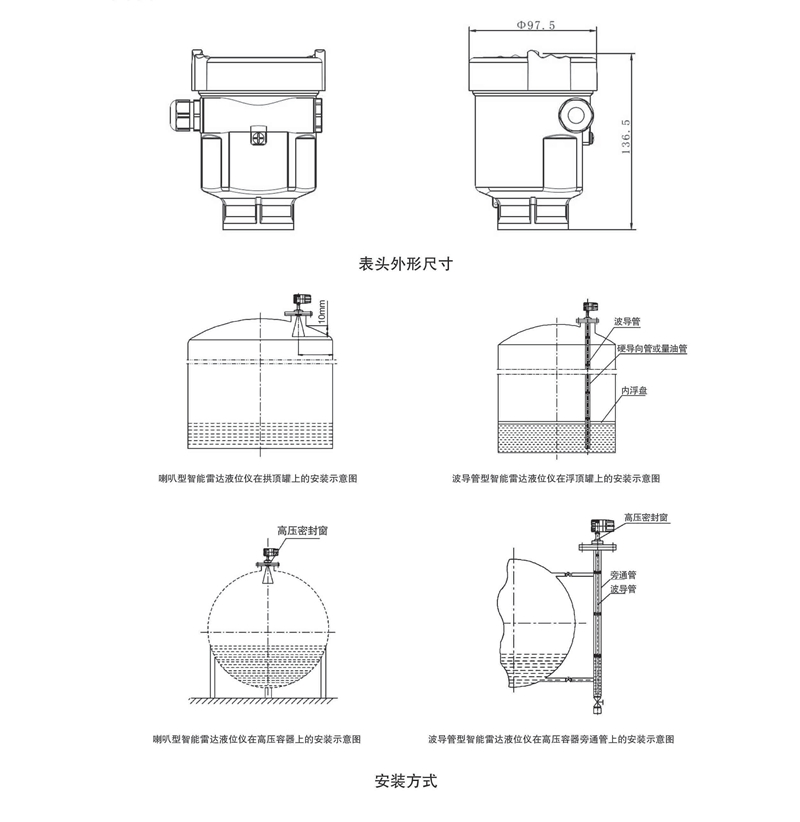

4.安装

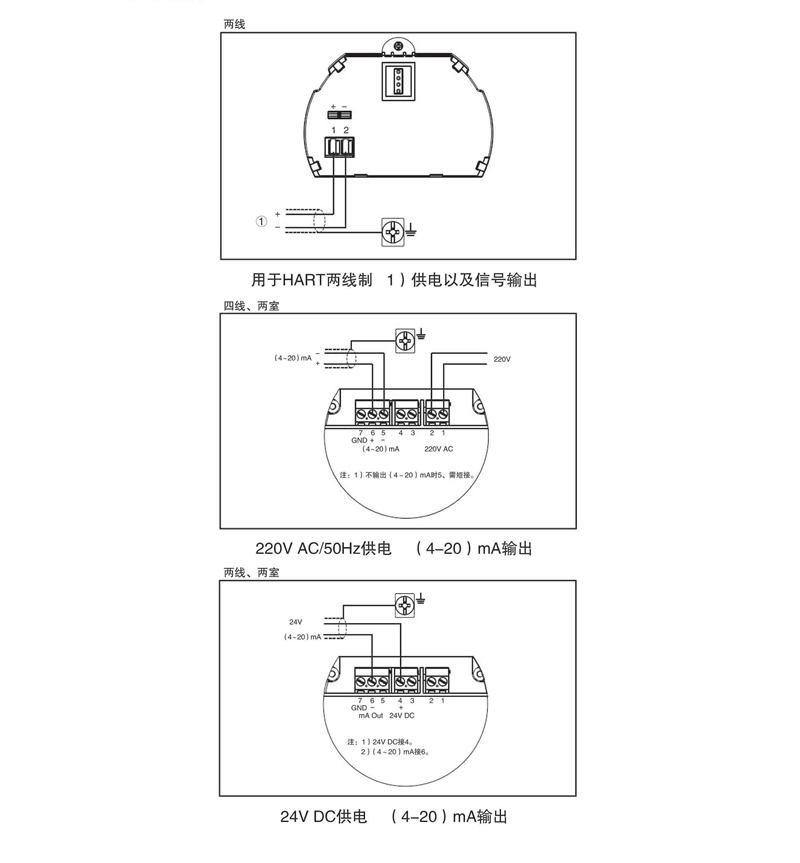

5.1 电气连接
5.2 防爆连接

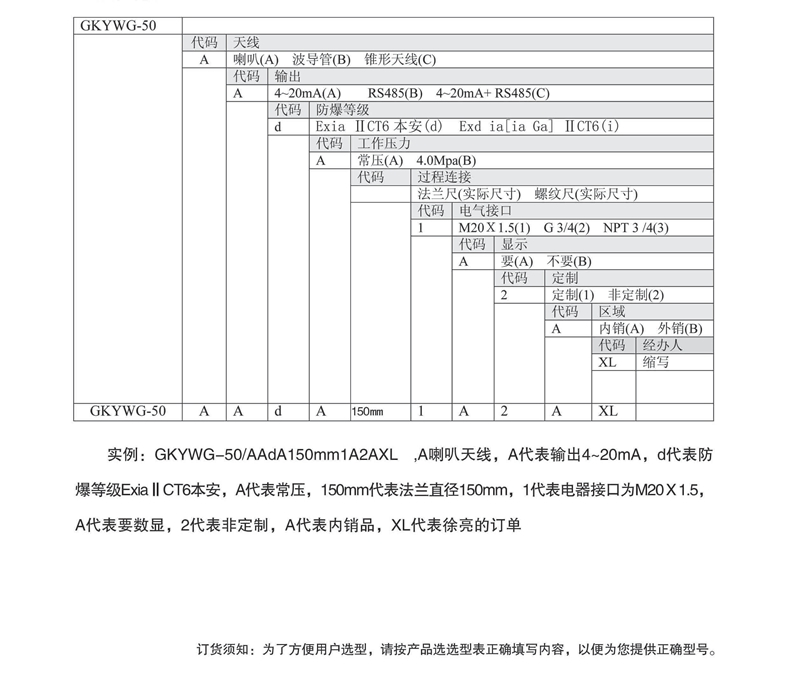

6.选型表
