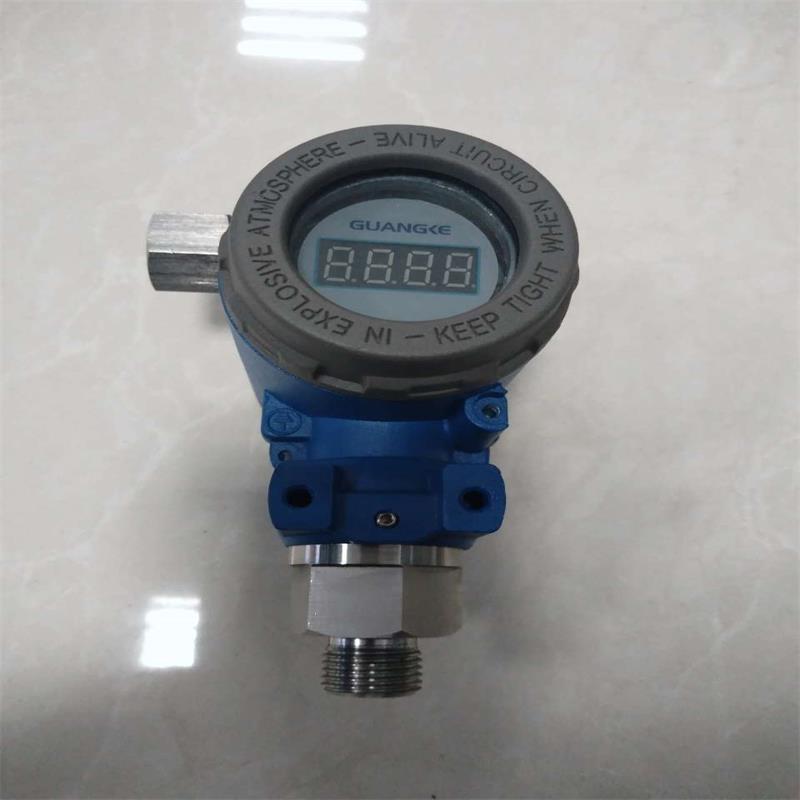

罐旁显示仪产品特点：
防爆壳体设计可以用于各种工业现场（已经通过国家防爆认证）
安全等 为SIL3、可以用在各种环境
不需要外加电源，接线方便直接串入4-20mA回路即可实现精准测量
液晶显示带绿色背光灯方便在晚上观看数据
实用范围：磁致伸缩液位计、雷达液位计、 体化温度变送器、压力变送器、气体报警器等模拟 量标准信号的仪表
罐旁显示仪产品参数：
精度：0.1%
线制：两线制
显示方式：液晶显示四位半显示
报警功能：可以设置两个报警点，低于下限或高于上限报警，闪烁显示
修正功能：显示量程及小数点修正功能
环境温度：-40℃ -80℃
防护等 ：IP68
防爆标志 : ExdII+H2 T6GB ExdIICT6
过程连接：G1/2 或标准支架
罐旁显示仪外形安装尺寸
|

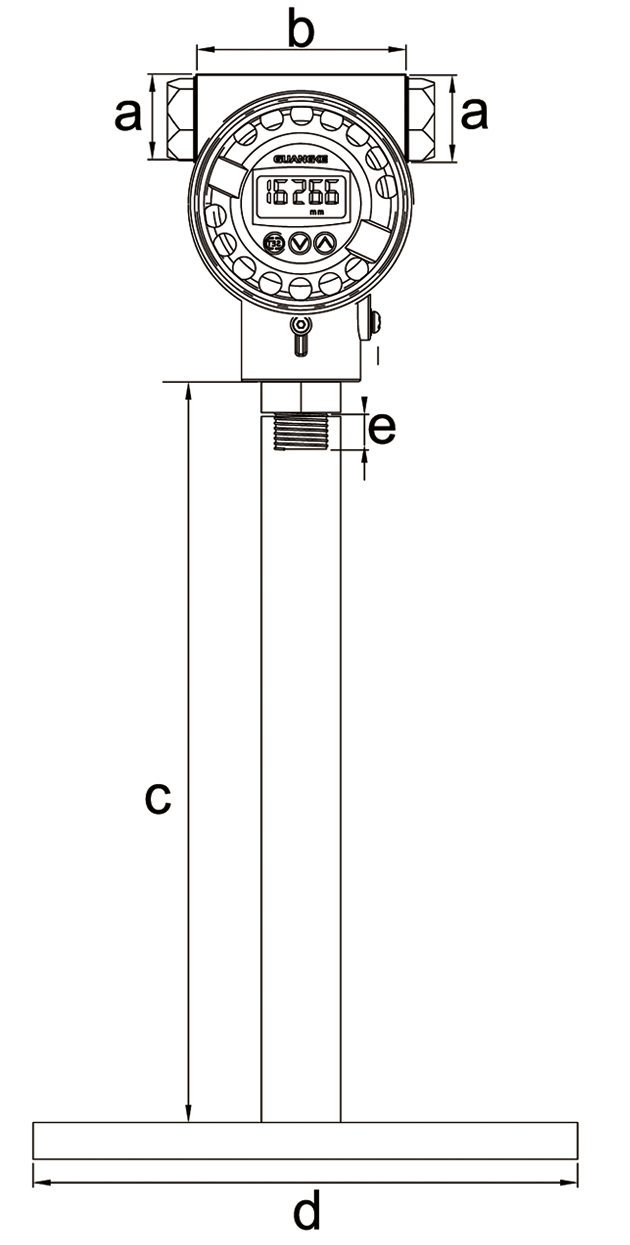

GKYWG-60XⅠ 罐旁显示仪 正方尺寸 （图 ) |
|
a=m20×1.5 b=77mm c=470mm d=200mm e=G1/2 |
|

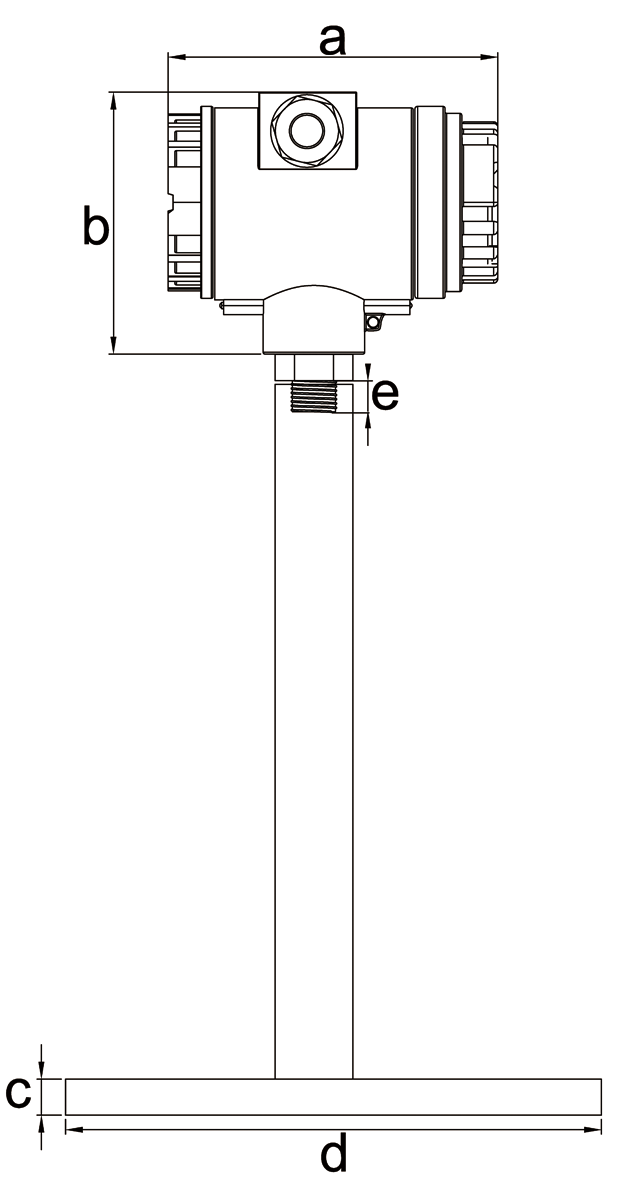

GKYWG-60XⅠ 罐旁显示仪 侧方尺寸 （图二) |
|
a=100mm b=125mm c=5mm d=200mm e=G1/2 |
安装示意图
配置表
|
序号 |
名称 |
规格型号 |
数量 |
单位 |
提供方 |
|
1 |
罐旁显示仪 |
GKYWG-60XⅠ |
1 |
台 |
河北光科 |
|
2 |
罐旁显示仪支架 |
GKYWG-60XⅠ |
1 |
台 |
选配 |
|
3 |
液位仪 |
ZKYWG |
1 |
台 |
选配 |
接线示意图
1、箭头1接线4-20mA，进线。
2、箭头2接线4-20mA，出线。
罐旁显示仪选型表
|
GKYWG-60XⅠ罐旁显示仪 |
||||||
|
|
代码 |
支架 |
||||
|
A |
带支架 |
|||||
|
B |
不带支架 |
|||||
|
|
代码 |
测量参数 |
||||
|
A |
液位 |
|||||
|
B |
温度 |
|||||
|
C |
压力 |
|||||
|
D |
其它 |
|||||
|
|
销售区域 |
|
||||
|
A |
内销 |
|
||||
|
B |
外销 |
|
||||
|
|
代码 |
经办人可不填 |
||||
|
Xxx |
姓名缩写 |
|||||
|
GKYWG-60XⅠ |
A |
A |
A |
ZL |
|
|
实例：GKYWG-60XⅠ罐旁显示仪,A代表，A代表带支架，A代表液位， A代表内销ZL代表销售人员为张亮。
