高压接地线作用：高压接地线是用于线路和变电施工，为防止临近带电体产生静电感应触电或误合闸时保证安全之用。

   高压接地线结构：携带型高压接地线由 缘操作杆、导线夹、短路线、接地线、接地端子、汇流夹、接地夹。
高压接地线制作工艺：制作工艺优良，导线夹、接地夹是采用优质铝合金压铸成形；操作棒采用环氧树脂彩色管， 缘性能好，强度高、重量轻、色彩鲜明、外表光滑；接地软铜线采用多股优质软铜线绞合而成，并外覆柔软、耐高温的透明 缘护层，可以防止使用中对接地铜线的磨损，铜线达到疲劳度测试需求，确保作业人员在操作中的安全。
   接地线规格：按部颁规定，接地线必须是25mm²以上裸铜软线制成。
   接地方式的基本组成：
    接地方式的组成部分可分为电气设备和配电系统两部分。
    1.电气设备的接地部分
    （1）接地体：与大地紧密接触并与大地形成电气连接的 个或 组导体。
    （2）外露可导电部分：电气设备能触及的可导电部分。正常时不带电，故障时可能带电，通常为电气设备的金属外壳。
    （3）主接地端子板： 个建筑物或部分建筑物内各种接地（如工作接地、保护接地）的端子和等电位连接线的端子的组合。如成排排列，则称为主接地端子排。
    （4）保护线（PE）：将上述外露可导电部分，主接地端子板、接地体以及电源接地点（或人工接地点）任何部分作电气连接的导体。双于连接多个外露可导电部分的导体称为保护干线。
    （5）接地线：将主接地端子板或将外露可导电部分直接接到接地体的保护线。驿于连接多个接地端子板的接地线称为接地干线。
    （6）等电位连接：指各外露可导电部分和装置外导电部分的电位实质上相等的电气连接。
    2.配电系统的接地部分
    （1）相线（L）：输送电能的导体，正常情况下不接地。
    （2）中性线（N）：与系统中性点连接，并能起输送电能作用的导体。
    （3）保护中性线（PEN）：兼有保护线和中性线作用的导体。
    （4）电源接地点：将电源可以接地的 点（通常是中性点）进行接地。
   高压接地线分类
    (1)高压接地线按照使用环境可以分为:室内母排型接地线(JDX-NL)和室外线路型接地线(JDX-WS)。 (2)高压接地线按照电压等 可分为:10KV接地线，35KV高压接地线，110KV接地线，220KV高压接地线，500KV高压接地线。



河北金能电力科技股份有限公司郑重承诺：凡在我公司购买的产品，检测不合格的90天内无条件退换货！

1 接地线的分类：接地线主要用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地线的装置。

2 接地线的分类：成套接地线主要是有接地棒、软铜线、接地夹（接地钉）三部分组成。不同电压等 、不同使用环境下的接地线的具体配置是不同的，相同电压等 不同使用环境下的接地线的具体配置也是不同的（接地棒的长度，接电夹的样式，接地软铜线的粗细、长度，接地方式等）。所以用户在选购接地线时 定要搞清楚具体的使用环境和准确的电压等 ，以便正确选型。

接地线按使用环境可分为户内母排型、变电母排型、变电线路型、户外线路型四种。

3 电压等 分类：380V ,400V,6kv, 35kv, 66kv, 110kv, 220kv, 330kv,500kv.

4 接地铜线分为：分相式、合相式、串联式。

铜线为合股铜线TRJ-2，材质为紫铜，外皮是PVC.

5 接地棒分为：平口螺旋式接地棒、手握刹车式接地棒、双簧挂钩式接地棒、平口接地棒、个人保安线、平口螺旋铜头接地棒、平口可脱卸式接地棒、平口可脱卸式铜头接地棒、圆口螺旋式接地棒、鸭嘴式接地棒、接地棒可以做平口和双簧。

6 接地夹分为：铜头、铝头、地

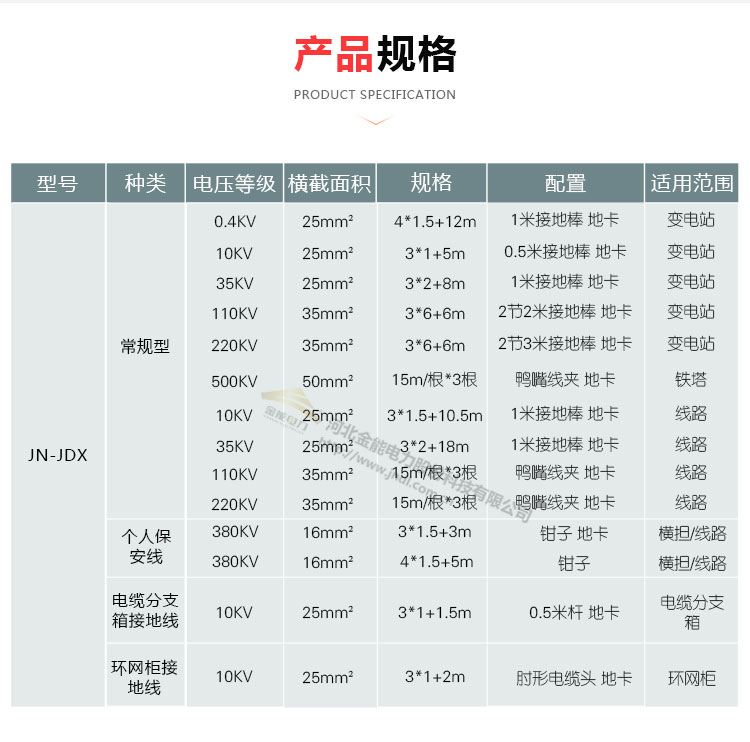

平口螺旋式接地棒规格：JDX-NL-10KV, 缘杆长0.5米 钉（0.8M左右）

7 双眼铜鼻配件：16mm2, 25mm2, 35mm2,50mm2,70mm2,95mm2,120mm2



JDX-NL-35KV, 缘杆长1米

JDX-NL-110KV, 缘杆长2米

手握刹车式接地棒规格：JDX-NS-10KV, 缘杆长2米

双簧挂钩式接地棒规格：JDX-WS-10KV, 缘杆长1米

JDX-WS-35KV, 缘杆长1.5米

JDX-WS-110KV, 缘杆长3米

JDX-WS-220KV, 缘杆长4 , 5米

JDX-WS-330KV, 缘杆长6米

JDX-WS-550KV, 缘杆长8，10米

个人保安线规格：JDX-GBQ-380kv；JDX-WS-400kv

平口螺旋铜头接地棒规格：JDX-NLT-10kv， 缘杆0.5米

JDX-NLT-35kv， 缘杆长1、1.5米

JDX-NLT-110kv， 缘杆长2米

圆口螺旋式接地棒规格：JDX-WL-10KV， 缘杆长0.5米

JDX-WL-35KV， 缘杆长1米

JDX-WL-110KV， 缘杆长2米

鸭嘴式接地棒（ 长做到2米）规格：JDX-TJ-10kv，35kv，110kv， 缘杆长0.5米，1米，1.5米，2米。

式接地棒（可以做平口/双簧）规格：JDX-DQ-1.5米

JDX-DQ-2米

JDX-DQ-2.5米

JDX-DQ-3米

JDX-DQ-3.5米
