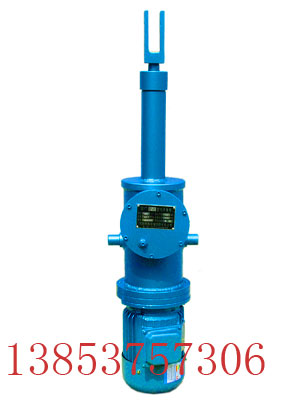

电液推杆，即电动液压推杆，适用于往复推拉直线（或往复旋转 定角度）运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等部门，是不可缺少的通用动力源。工作原理：
电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。优点：
1..具有过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。电机虽在转动，但 不会烧毁。2.自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在 定的位置上，压力油处于保压状态。3.无 调节：可根据用户要求，在额定的速度、输出力和行程范围内进行无 调节。
 造型说明 电液推杆主要是由推杆的型式、电机的防护等 、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据拥护特殊要求，配套三种调节功能，即：速度调节推、拉力调节，行程调节（行程开关定位）。除上述三种调节功能定货时必须文字注明外，其他请参照型号编制方式，认真填写六大要素。 DYTZ型整体直式电液推杆技术参数（选型表）
型号 额定输出力 （10N） 额定速度 （mm/s） 电机型号 行程制造范围 （mm） 行程制造范围 （mm）
推力 拉力 推速 拉速
DYTZ450-/110 450 310 110 140 Y802-4-0.75KW 50-800 10-110
DYTZ700-/110 700 510 110 140 Y90S-4-1.1KW 50-1500 10-110
DYTZ1000-/110 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110
DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90
DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90
DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90
DYTZ4000-/80 4000 2950 80 100 Y112M-4-4KW 50-2000 10-80
DYTZ5000-/60 5000 3300 60 90 Y112M-4-4KW 50-2000 10-60
DYTZ6000-/60 6000 3800 60 90 Y132S-4-5.5KW 50-2500 5-60
DYTZ7000-/50 7000 4500 50 75 Y132S-4-5.5KW 50-2500 5-50
DYTZ8000-/50 8000 5000 50 80 Y132M-4-7.5KW 50-2500 5-50
DYTZ10000-/40 10000 6500 40 60 Y132M-4-7.5KW 50-2500 5-40
DYTZ15000-/35 15000 11000 35 45 Y132M-4-7.5KW 50-2500 5-35
DYTZ20000-/25 20000 15000 25 35 Y132M-4-7.5KW 50-2500 5-25
注：1、上列表中所列电机的电压等 为380V，防护等 为IP44， 缘等 为B 。 2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。 3、表中速度范围为水平使用时的范围，向上或向下使用的速度均为水平使用的二分之 。 4、表中所列的典型号及功率，知该型号推杆在额定输出力、额定速度为 大值时的功率。电机功率与推杆推力、速度成正比。

安装使用时注意事项

1.    电液推杆安装要有足够的空间，环境温度10-60度之间（高温环境要特别订货）。

2.    用户可根据控制需要配置行程开关。

3.    电动液压推杆安装前 平放在地上，注入液压油（牌号HM.精度等 46-68）油位在观察口下缘，分体推杆油面应在离箱50mm以内。

4.    DYTZ、DYTP、DYTF在使用前应旋松排气孔的排气螺丝2圈。

5.    安装时要试开机。

a.    整体推杆，接上电源即可运行

b.    分体推杆，接上电源让油缸在无负载情况下，往复动作数次使油缸和油管中的空气排出，在带上负载

电液推杆的维护

1.     为保证高压油管的使用寿命，要用胶皮把油管固定好。

2.     使用液压油要定期过滤或者更换， 年 次或根据实际工作自定周期。

3.     长期闲置不用，仔投入使用前要对电机进行 缘检查。

4.     简易故障排除

a.    刚安装时不能动作，查电机未运行或油量不足。

b.    使用 段时间后不能动作，拆下液控落塞，清洗液控阀阀芯，更换液压油。

使用长时间后，推杆空载能够推拉，带负载不能摊位。更换油缸内活塞上孔用密封件。密封面渗漏，更换密封件， 如油塞杆伸出处滴油，更换轴用密封件。
