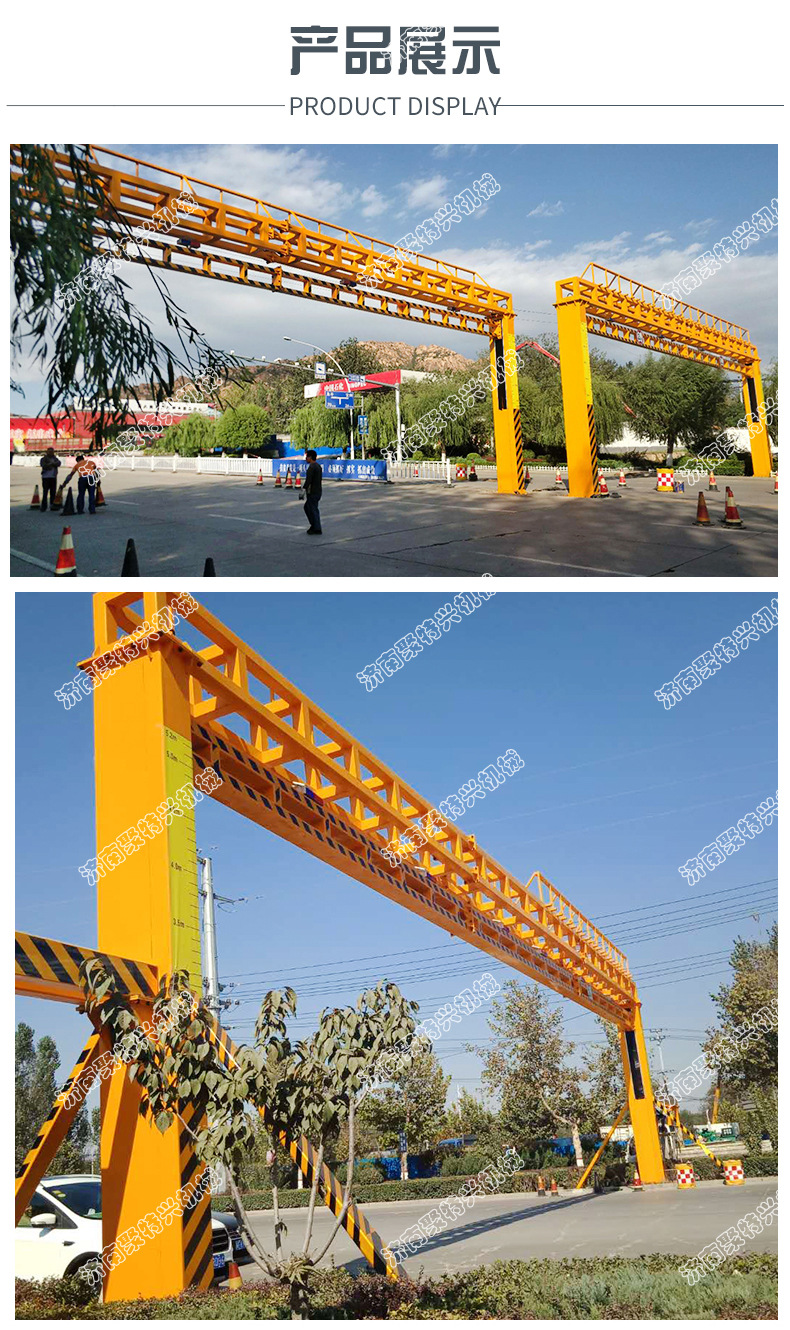

限高架安装， 复核混凝土基础的轴线及基础顶面标高，采用分件吊装的方法， 吊装所有钢柱，待校正固定后，依次吊装框架钢梁，随吊随调整，然后进行安装加固。
2.安装前准备工作
①.柱脚螺栓的施工:复核土建基础施工的柱脚定位轴线，埋设地脚螺栓。为保证地脚螺栓的定位准确，将地脚螺栓用钢模板孔套进行定位固定，并进行反复校核无误后方能进行混凝土的浇注施工。地脚螺栓露出地面的部分用塑料布进行包裹保护。
②.编制安装计划和构件供应计划，组织好施工。
③.检查钢构件:钢构件出厂时应具有出厂合格证，安装前按图纸查点复核构件，将构件依照安装顺序运到安装范围内，在不影响安装的条件下，尽量把构件放在安装位置下边，以保证安装的便利。
④.标准节的安装流程
⑤.安装质量标准
项目名称允许偏差
垂直度单节柱建筑物总体H/100且≤10mm
标高梁面L/1000且≤10mm
柱顶≤5mm
建筑物高度±n(△n+△n+△w)
3.安装施工工艺
①.钢柱安装:吊装前 确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。钢柱起吊后，当柱脚距地脚螺栓约30-40CM时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。经过初校待垂直偏差在20MM内，拧紧螺栓，临时固定即可脱钩。
②.钢梁吊装:钢梁吊装在柱子复核完成后进行，钢梁吊装时采用两点对称绑扎起吊就位安装。钢梁起吊后距柱基准面100MM时徐徐慢就位，待钢梁吊装就位后进行对接调整校正，然后固定连接。钢梁吊装时随吊随用经纬仪校正，有偏差随时纠正。
4.安装校正
①.钢柱校正:钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓，待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。
②.钢梁校正:钢梁轴线和垂直度的测量校正，校正采用千斤顶和倒链进行，校正后立即进行固定。
5.螺栓施工
①.螺栓在施工前必须有材质证明书(质量保证书)必须在使用前做复试。
②.螺栓设专人管理妥善保管，不得乱扔乱放，在安装过程中，不得碰伤螺栓及污染脏物，以防扭距系数发生变化。
③.螺栓要防潮、防腐蚀。
