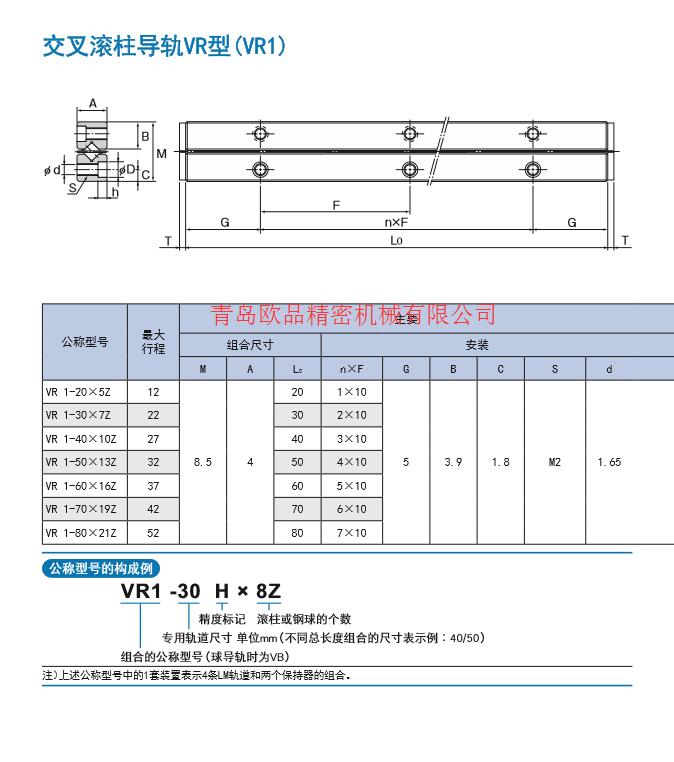

THK导轨VR1-70x19Z、VR1-80x21Z 【使用】
（1） 各部分拆卸后可能导致异物的进入或者对各部分的组装精度造成不利影响,请勿自行拆卸。
（2） 交叉滚柱单元落下或受敲击可能会造成破损,请加以注意。此外，如果受到外力撞击，则即使外观看
不出破损也可能造成功能的损失,请加以注意。
【润滑】
（1） 交叉滚柱单元的润滑,和普通轴承*样适量使用锂皂基润滑脂或润滑油。
（2） 请仔细擦拭防锈油并封入润滑剂后再使用。
（3） 请避免将性状不同的润滑剂混合在*起使用。
（4） 在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时,有可能无法使用通常的润滑剂,详细情况请向THK咨询。
（5） 要使用特殊的润滑剂时,请事*向THK咨询。
【保持架的偏离】
尽管保持滚柱的保持架能及其精确地动作,但由于机械的驱动振动、惯性力和冲击等的影响,保持架有
时会产生偏离。
如果在以下情况下使用时,请向THK咨询。
● 垂直使用时
● 气压缸驱动时
● 凸轮驱动时
● 高速曲柄驱动时
● 在大力矩负荷作用下
● 用工作台对接导轨的外部挡板时
VR1-20X5Z、VR1-30X7Z、VR1-40x10Z、VR1-50x13Z、VR1-60x16Z、VR1-70x19Z、VR1-80x21Z、VR2-30X5Z、VR2-45X8Z、VR2-60x11Z、VR2-75X13Z、VR2-90x16Z、VR2-105X18Z、VR2-120x21Z、VR2-135X23Z、VR2-165X29Z、VR2-150x26Z、VR2-180x32Z、VR3-50X7Z、VR3-75X10Z、VR3-100x14Z、VR3-125X17Z、VR3-150x21Z、VR3-175X24Z、VR3-200x28Z、VR3-225X31Z、VR3-250x35Z、VR3-275X38Z、VR3-300x42Z、VR4-80X7Z、VR4-120x11Z、VR4-160x15Z、VR4-200x19Z、VR4-240x23Z、VR4-280x27Z、VR4-320x31Z、VR4-360x35Z、VR4-400x39Z、VR4-440x43Z、VR4-480x47Z、VR6-100X7Z、VR6-150x10Z、VR6-200x13Z、VR6-250x17Z、VR6-300x20Z、VR6-350x24Z、VR6-400x27Z、VR6-450x31Z、VR6-500x34Z、VR6-550x38Z、VR6-600x41Z、VR9-200x10Z、VR9-300x15Z、VR9-400x20Z、VR9-500x25Z、VR9-600x30Z、VR9-700x35Z、VR9-800x40Z、VR9-900x45Z、VR9-1000x50Z、VR9-1100x55Z、VR9-1200x60Z、VR12-200X7Z、VR12-300x10Z、VR12-400x14Z、VR12-500x17Z、VR12-600x21Z、VR12-700x24Z、VR12-800x28Z、VR12-900x31Z、VR12-1000x34Z、VR12-1100x38Z、VR12-1200x41Z、VR15-300X8Z、VR15-400x11Z、VR15-500x13Z、VR15-600x16Z、VR15-700x19Z、VR15-800x22Z、VR15-900x25Z、VR15-1000x27Z、VR15-1100x30Z、VR15-1200x33Z、VR18-300X6Z、VR18-400X9Z、VR18-500x11Z、VR18-600x13Z、VR18-700x16Z、VR18-800x18Z、VR18-900x20Z、VR18-1000x23Z、VR18-1100x25Z、VR18-1200x27Z

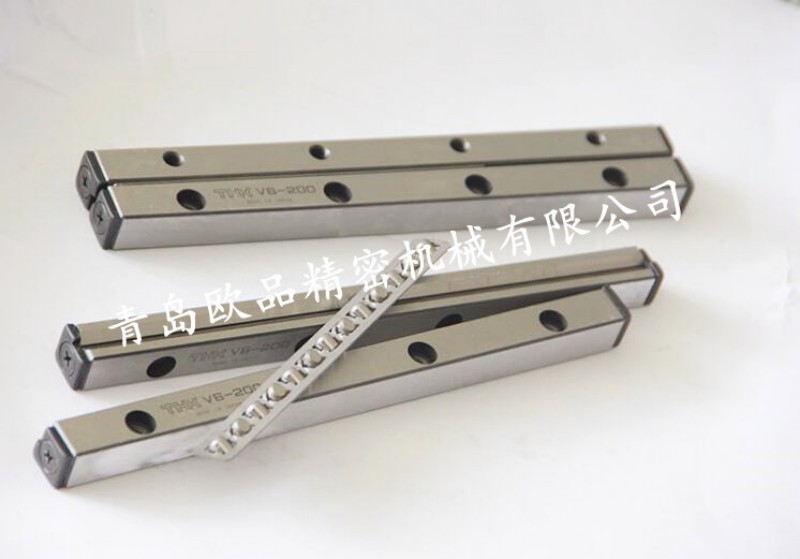

日本THK 交叉滚子（滚柱）导轨：THK VR1-20X5Z，（1020T）、THK VR1-30X7Z，(1030T)、THK VR1-40x10Z，(1040T)、THK VR1-50x13Z，（1050T）、THK VR1-60x16Z，(1060T)、THK VR1-70x19Z,(1070T)、THK VR1-80x21Z,(1080T)
日本THK 交叉滚子（滚柱）导轨：THK VR2-30X5Z,(2030T)、THK VR2-45X8Z,(2045T)、THK VR2-60x11Z THK 2060T、THK VR2-75X13Z,(2075T)、THK VR2-90x16Z,(2090T)、 THK VR2-105X18Z,(2105T)、THK VR2-120x21Z,(2120T)、 THK VR2-135X23Z,(2135T)、THK VR2-165X29Z,(2165T)、THK VR2-150x26Z,(2150T)、THK VR2-180x32Z,(2180T)
日本THK 交叉滚子（滚柱）导轨： THK VR3-50X7Z,(3050T)、THK VR3-75X10Z(3075T)、THK VR3-100x14Z,(3100T)、THK VR3-125X17Z,(3125T)、THK VR3-150x21Z,(3150T)、THK VR3-175X24Z,(3175T)、THK VR3-200x28Z,(3200T)、THK VR3-225X31Z,(3225T)、THK VR3-250x35Z,(3250T)、THK VR3-275X38Z,(3275T)、THK VR3-300x42Z ,(3300T)
日本THK 交叉滚子（滚柱）导轨：THK VR4-80X7Z,(4080T)、THK VR4-120x11Z,(4120T)、THK VR4-160x15Z,(4160T)、THK VR4-200x19Z,(4200T)、THK VR4-240x23Z,(4240T)、THK VR4-280x27Z,(4280T)、THK VR4-320x31Z,(4320T)、THK VR4-360x35Z,(4360T)、THK VR4-400x39Z,(4400T)、THK VR4-440x43Z,(4440T)、THK VR4-480x47Z,(4800T)
安装：
1 从样板上放基准线至底坑（基准线距导轨端面中心2～3mm），并进行固定。
2 底坑架设线性导轨槽钢基础座，必须找平垫实，其水平误差不大于1/1000。
槽钢基础座位置确定后，用混凝土将其四周灌实抹平。槽钢基础两端用来固定导轨的角钢架，*用导轨基准线找正后，再进行固定。
3 若导轨下无槽钢基础座，可在导轨下边垫*块厚度δ≥12mm，面积为200mm×200mm的钢板，并与导轨用电焊点焊。
4 对用油润滑的导轨，需在立基础导轨前将其下端距地平40mm高的*段工作面部分锯掉，以留出接油盒的位置。
