3G三螺杆泵和其它容积泵 样，当泵的排出口完全封闭时，泵内的压力就会上升到使泵损坏或使电动机过载的危险程度。所以，在泵的吸排口处，就必须设置安全阀。

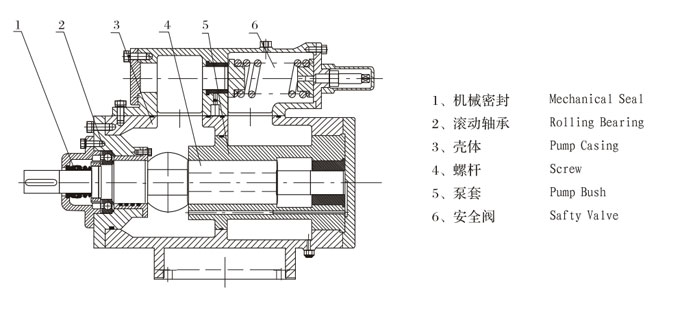

3G三螺杆泵主要是由固定在泵体中的衬套(泵缸)以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。三根互相啮合的螺杆，在泵缸内按每个导程形成为 个密封腔，造成吸排口之间的密封。
泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，故作用在主动螺杆上的径向力完全平衡，主动螺杆不承受弯曲负荷。从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承，因此，不需要在外端另设轴承，基本上也不承受弯曲负荷。在运行中，螺杆外圆表面和泵缸内壁之间形成的 层油膜，可防止金属之间的直接接触，使螺杆齿面的磨损大大减少。
螺杆泵工作时，两端分别作用着液体的吸排压力，因此对螺杆要产生轴向推力。对于压差小于10千克力/cm2的小型泵，可以采用止推轴承。此外，还通过主动螺杆的中央油孔将高压油引入各螺杆轴套的底部，从而在螺杆下端产生 个与轴向推力方向相反的平衡推力。
3G三螺杆泵的轴封，通常采用机械轴封，并可根据工作压力的高低采取不同的形式。

三螺杆泵调整流量的方法
般来说，用户对螺杆泵流量的要求是恒定不变的，但有些用户会根据生产的需要要求调节螺杆泵的流量，具体方法有以下三种。
1、通过变频电机加变频器的方法调节螺杆泵的流量。
2、通过普通电机加变频器的方法调节螺杆泵的流量。
3、通过调速电机调节螺杆泵的流量。

3G三螺杆泵优点：
1、压力和流量范围宽阔，流量范围0.2～600m3/h 高工作压力可达6.3MPa；
2、运送液体的种类和粘度范围宽广；
3、因为泵内的回转部件惯性力较低，故可使用很高的转速；
4、吸入性能好，具有自吸能力；
5、流量均匀连续，振动小，噪音低；
6、与其它回转泵相比，对进入的气体和污物不太敏感；
7、结构坚实，安装保养容易；
8、三螺杆泵，自吸；
9、由于部件通用组合系列化有多种结构，可用于卧式，法兰式和立式安装；
10、根据所输送介质需要还可提供加热或冷却结构；

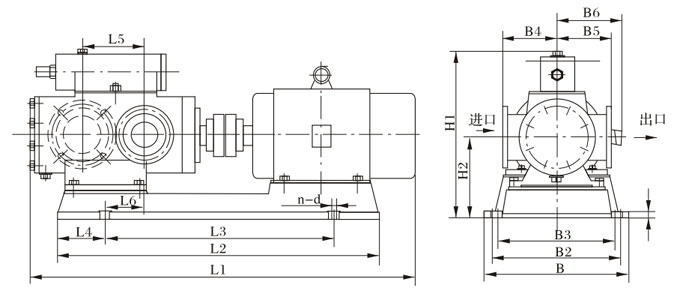

3G45×4-100×2外形及安装尺寸


3G三螺杆泵规格参数表
