额定功率 55kw - 1600KW

额定电压: Normal 400V, 440V, 660V，750v

转速: 320RPM/410RPM/620RPM/1200RPM

防护等 : IP23/IP44

缘等 : F

工作制: S1

包装类型:柳条箱/出国熏蒸木箱



该系列电机的机座有六个中心高，从315-560毫米。

本系列电动机的性能、外形安装尺寸及技术要求均符合国家标准(GB)和国际电工委员会标准(IEC)，电机各部份机械尺寸，公差符合国际标准化委员会标准(ISO)。

1、本系列电动机可安装在环境条件比较恶劣的场合。但必须选择正确的冷却方法和防护等 ，以保持电机内部的清洁。

2、本系列电动机的冷却空气中应不含有酸、碱等对电机的 缘和换向性能有损害的气体。

3、本系列电动机如使用干船舶和湿热带地区以及工作环境中有盐雾、潮湿等，应另行协议。

4、本系列电动机的额定功率是指在海拔不超过1000米，环境空气湿度不超过40℃的条件下。

5、本系列电动机的供电电源采用静止整流电源，也可采用直流发电机电源。

6、当电动机采用静止整流电源供电时，整流器的脉波数应不小于6，在额定基速、额定电压和额定负载电流下，电源的峰值纹波因数不超过10%。

本系列电动机的机座采用薄板多角形叠片结构，具有体积小，重量轻等优点。适用可控硅整流电源，在负载电流的迅速变化下，电动机有良好的换向性能。整个定于和转子采用无溶剂漆真空压力浸渍处理(VPI)，使绕组具有良好的抗潮能力和机械强度，并且 缘和导热性能优良。电枢铁心由硅钢片叠装而成，具有良好的导磁性能。本系列电动机全部采用滚动轴承，不停机加油机构。本系列电动机的 缘等 为F 。

本系列电动机的安装型式符合GB997和IEC34—7《电机结构及安装型式代号》。

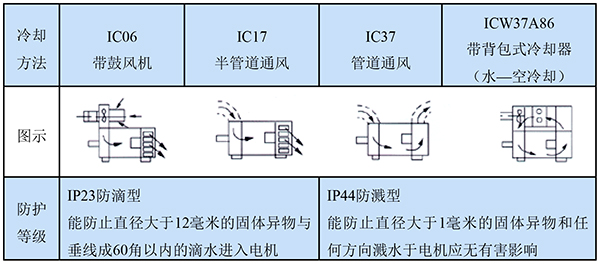

本系列电动机的防护等 根据GB4942．1和IEC34-5《电机外亮防护分 》标准，外壳防护等 有IP23和IP44两种。电动机冷却方法根据GBl993和IEC34-6《电机冷却方法》标准有IC06、ICl 7、IC37和ICW37A86四种。用户如需其他防护等 和冷却方法可另行协商。本系列电动机标准型式的冷却空气入口在电机的传动端(非换向器端)。

1、本系列电动机的定额为连续工作方式(S1)。

2、本系列电动机的标准额定电压有220V、330V、440v、550V、660V、五种，也可派生出其他等 的电压，需在订货时商定。

3、本系列电动机的基本励磁方式为他励，励磁绕组有四个引线端子，分为两组，两组串联时励磁电压为220V，并联时励磁电压为110V，其他励磁电压等 可在订货时商定。

本系列电动机允许强行励磁，强励电压不得超过500V。强励时，励磁电流可瞬时略超过额定励磁电流，但励磁电流稳定后，不得超过。

4、本系列电动机的短时过载能力：

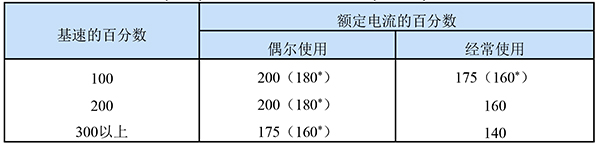

类直流电动机(A类)能承受下表所规定的短时( 分钟)过载：

当电动机的基速等于或大于下表规定的转速时，用括号内数值

偶尔使用的短时过载能力是指很少发生或在紧急情况下，电动机在 分钟内承受超过连续额定负载的能力，建议将断路的瞬时开断装置按偶尔使用的短时过载能力整定。

经常使用的短时过载能力是指作为正常工作周期的 部分，电动机反复承受超过额定负载的能力。短时过载运行之后，必须轻载运行，使电动机整个负载周期的负载均方根值不超过其连续定额。

本系列 二类直流电动机(B类)应能承受下列连续负载：

(1)在额定电枢电压和额定转速范围内带115％额定功率负载连续运行，在此负载下，温升将较高，其他特性可能与额定条件下运行的规定不同。

(2)在额定电枢电压下和额定转速范围内，在额定负载连续运行之后，紧接着以125％额定功率负载运行二小时，温升不超过规定数值，其他性能可能与额定条件下运行的规定值不同。

电动机在较低的过载倍数下允许较长的过载时间。对 二类直流电动机(n类)，偶尔使用时过载倍数允许达到2．5倍(在额定基速时)，时间不超过15秒，(但需与制造厂协商)。

5、转速调整率：

本系列电动机的转速调整率不作规定，用户如有特殊要求，应在订货时商定。

6、电流变化率：

在所有转速及负载下，本系列电动机的电流变化率(di/dt)允许达200倍额定电流／每秒。

7、噪声振动：

本系列电动机的噪声符合GB2806《电机噪声测定方法》和IEC34-9《电机噪声限值标准》的规定。

本系列电动机的振动符合GB2807《电机振动测定方法》和IEC34-14《电机振动测试方法及限值》标准的规定。

容量选择：

类：直流电动机(A类)

这类电动机的详细数据见技术数据表，用户可以根据所需的容量、转速和电压等选定电机的型号和规格。

二类：直流电动机(B类)

这类电动机的额定输出功率比相同中心高、相同底脚轴向长度的A类电动机要略为下降，其他数据基本相同。若已知B类电动机规格，亦可用A类规格表初步选型日类电动机，初选时B类电动机的额定功率应放大25％左右，然后按放大后的功率在A类规格表中选取相关的型号规格，但对应的型号中A需改为B，对应的功率仍为未放大时的功率(即日类电机的原功率)。 终型号规格可由用户与制造厂商定。

举例说明如下：

使用场合需96kW 220V 185r／min B类电机≥放大功率25％。对应：120kN 220V 185r／min A类电机≥查A类规格表得相近型号：Z450 2A 118kW220V 179r／min>将型号改成：Z450-2B，此型号近似代表96KW 220V 185r／min B类电机可以初步满足使用场合要求。

功率和转速的换算(对A类)：

本系列电动机除技术数据表中所列的五种电压和相应的功率转速外，任何 个规格的电机都可以派生成其他等 的电压(但不得超过该规格允许的 高电压)和相应的功率及转速。

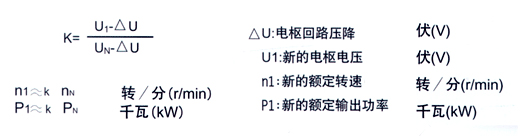

换算关系如下：

UNnN  N 在技术数据袭中所列的和新的电压等 接近，且高于新的供电电压的那个额定电压及相应的额定基速和额定功率。

1、附件：

本系列电动机可以附带由测速发电机（ZYS或ZCF）、离心开关和光电脉冲传感器（SZGB型）等组成的测速保护系统。用户根据需要，订货时在合同上注明。本电动机也可配装由用户提供的其他型号和种类的测速保护装置，但须在订货时协商，并由用户事 提供所配的测速保护装置的外形尺寸图。

本系列电动机定子绕组右以安放测温或限温保护元件，并把端线接到电机出线盒中，用户可根据需要在订货时协商并注明。

本系列电动机可根据用户需要在电机内部装置加热器，也须在订货合同中注明。

2、备件：

根据用户在订货时的要求，并在合同中注明，每台电机可供如下备件：电刷 份，刷盒、刷杆 份。
